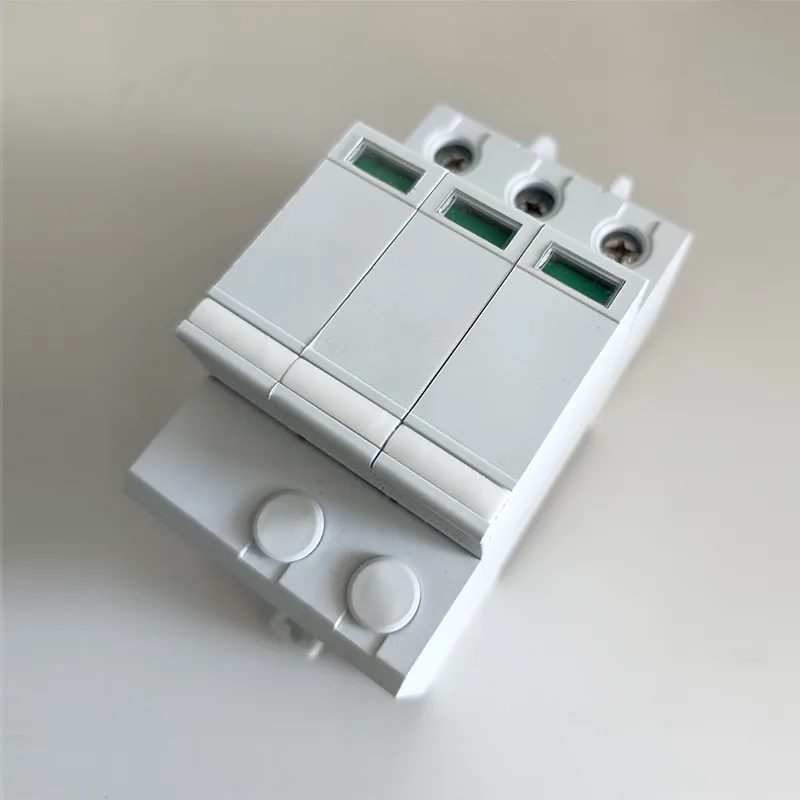

T2 DC1000V Überspannungsschutzgerät SPD

Detaillierte Einführung und Vorteile: Das T2 DC1000V-Überspannungsschutzgerät SPD vom GREENWATT-Lieferanten ist ein Typ-2-Überspannungsschutz, der für Hochspannungs-Gleichstromsysteme entwickelt wurde. Diese Systeme – wie 1000-V-PV-Parks oder große Energiespeicherstationen – unterliegen besonderen Risiken: Höhere Spannung bedeutet, dass selbst kleine Überspannungen mehr Schäden verursachen können, und der Austausch der Geräte (wie 1000-V-Wechselrichter) ist oft teurer. Dieses SPD geht diese Risiken direkt an.

Die maximale Dauerbetriebsspannung beträgt 1000 V DC und entspricht damit der normalen Spannung von Hochspannungs-Gleichstromkreisen. Wenn eine Überspannung auftritt – sei es durch einen entfernten Blitzeinschlag oder eine plötzliche Laständerung im Netz – wird sie in weniger als 25 Nanosekunden aktiviert. Es begrenzt die Spannungsspitze auf ein sicheres Niveau (unter 2500 V für einen 10-kA-Spannungsstoß) und verhindert so, dass sie auf angeschlossene Geräte übertragen wird.

Technische Daten

Analyse der technischen Vorteile

1. Schnellreaktionsmechanismus

Bei Blitzeinschlägen oder Netztransienten kann das GreenWatt T2 DC1000V Surge Protector Device SPD den Schutz innerhalb von 25 Nanosekunden aktivieren, wodurch die Überspannung schnell begrenzt und deren Weiterleitung an den Wechselrichter oder das Batteriesystem verhindert wird.

2. Stabile Spannungsklemmfähigkeit

Bei einem Stoßstrom von 10 kA kann es Überspannungen unter 2500 V kontrollieren und so das Risiko eines Isolationsausfalls effektiv reduzieren.

3. Anpassungsfähigkeit an Hochspannungssystemstrukturen

Im Vergleich zu 600-V- oder 800-V-Systemen stellen 1000-V-Systeme höhere Anforderungen an die Überspannungsfestigkeit. Das strukturelle Design dieses Produkts verbessert die Isolierungs- und Wärmeableitungsfähigkeiten und macht es für den Langzeitbetrieb in Hochspannungsumgebungen geeignet.

4. Modularer Aufbau

Unterstützt die DIN-Schienenmontage und erleichtert so den schnellen Einsatz und Austausch in DC-Schränken oder Photovoltaik-Anschlusskästen.

Fragen und Antworten

1. Was ist T1 SPD?

T1 SPD (Typ 1 Surge Protective Device) ist das primäre Überspannungsschutzgerät für große, seltene Überspannungen (hauptsächlich durch direkte Blitzeinschläge oder schwere Stromnetzfehler).

T1: Geprüfte SPDs vom Typ I, bewertet mit Nennentladestrom In, 1,2/50 μs Stoßspannung und maximalem Impulsstrom Iimp. Wird an Systemeintrittspunkten (z. B. Hauptverteilertafeln) installiert, blockiert es extreme Überspannungen, bevor sie in interne Schaltkreise gelangen, und verträgt keine kleinen, hochfrequenten Überspannungen.

2. Was ist T2 SPD? Wie unterscheidet es sich vom T1 SPD?

T2 SPD (Typ 2 Surge Protective Device) ist ein sekundäres Schutzgerät für kleine, häufige Überspannungen (z. B. indirekte Blitzeinschläge oder Netzlastschwankungen).

T2: SPD der Klasse II getestet mit Nennentladestrom In, 1,2/50 μs Stoßspannung und maximalem Entladestrom Imax. Es begrenzt Restüberspannungen auf ein sicheres Spannungsniveau und schützt so empfindliche Geräte (z. B. Wechselrichter).

3. Sind T1 SPD und T2 SPD vertauscht?

Nein. Bei der Installation des T2-SPD im Eingangsschrank (T1-Position) besteht die Gefahr eines Ausfalls, da die SPD nur geringe Kapazität für große Stromstöße hat. Umgekehrt können durch die Installation des T1-SPD am Lastende (T2-Position) kleine Stromstöße nicht auf sichere Werte reduziert werden, wodurch möglicherweise empfindliche Geräte (z. B. BMS) beschädigt werden. Ihre Designphilosophien und funktionalen Rollen unterscheiden sich grundlegend, was eine Austauschbarkeit unmöglich macht.
