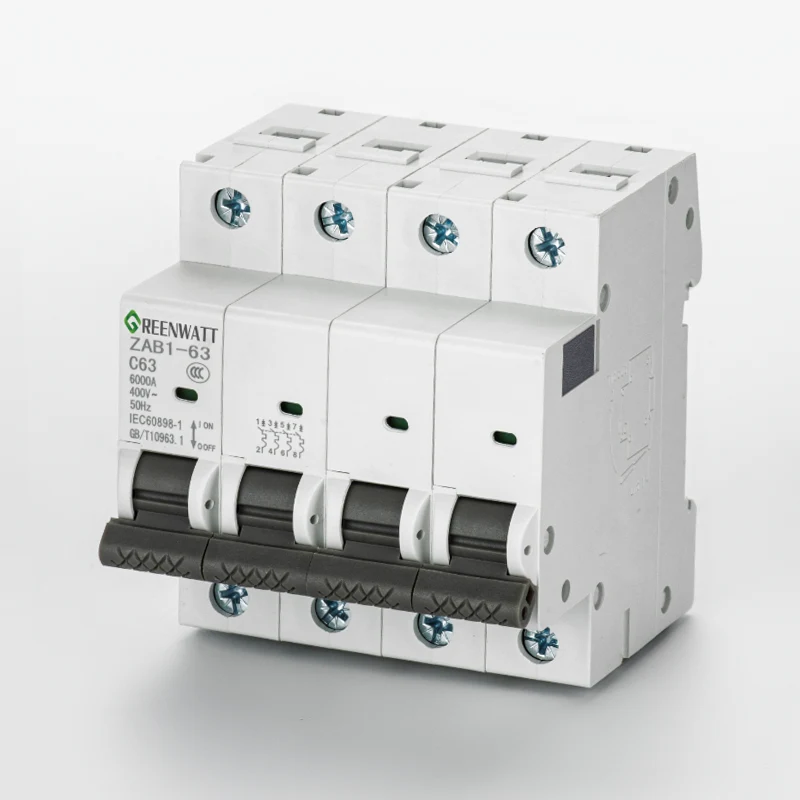

4P DC1000V 40A 6KA DC Miniatur-Leistungsschalter

GREENWATT ist auf die Herstellung von 4P DC1000V 40A 6KA DC-Miniatur-Leistungsschaltern spezialisiert, die speziell für Solar-Photovoltaik-Systeme (PV) und Hochspannungs-DC-Stromverteilungsumgebungen entwickelt wurden. Dieses Produkt hat eine Nennspannung von 1000 V DC, einen Nennstrom von 40 A und ein Kurzschlussausschaltvermögen von 6 KA. Durch die Kombination der 4P-Struktur mit Reihen- und Parallelverbindungen zwischen den Elektroden wird die Lichtbogenlöschungsherausforderung von Gleichstromkreisen ohne natürliche Nulldurchgangspunkte wirksam gelöst und ein zuverlässiger Kurzschluss- und Überlastschutz für Ihre Gleichstromgeräte, Wechselrichter und Energiespeicherschränke bereitgestellt.

Übersicht über die Kerntechnologie des Produkts

In modernen Gleichstromverteilungssystemen stellen die steigenden Spannungsniveaus höhere Anforderungen an die Lichtbogenlöschfähigkeit von Leistungsschaltern. Der 4P DC1000V 40A 6KA DC-Miniatur-Leistungsschalter verfügt über ein modulares Design, das durch seine 4-polige (4P) physikalische Struktur flexible Verdrahtungskonfigurationen ermöglicht.

Anwendungslogik in 1000-V-DC-Systemen

Da Gleichstrom im Gegensatz zu Wechselstrom keinen natürlichen Nulldurchgangspunkt hat, ist die Unterbrechung von Hochspannungs-Gleichstromlichtbögen äußerst schwierig. Dieser GREENWATT-Leistungsschalter empfiehlt die Verwendung der 2P-Serie oder spezifischer Parallelverdrahtungskonfigurationen. Durch die Verwendung von zwei oder mehr Polen des 4P-Leistungsschalters in Reihe kann der elektrische Abstand der Lichtbogenlöschkammer vergrößert werden, wodurch eine sichere Unterbrechung unter 1000 V DC-Hochspannung erreicht wird. Diese Konfiguration wird häufig in mittelgroßen Energiespeichersystemen und Hochspannungs-Gleichstromverteilerschränken verwendet.

Doppelter Überlast- und Kurzschlussschutz

Überlastschutz: Wenn der Stromkreis über einen längeren Zeitraum den Nennwert von 40 A überschreitet, löst das interne Thermoelement eine Auslösung aus.

Kurzschlussschutz: Der 4P DC1000V 40A 6KA DC-Miniatur-Leistungsschalter hat ein Ausschaltvermögen von 6 KA, was bedeutet, dass er die physische Verbindung schnell trennen kann, wenn er auf einen großen, momentanen Kurzschlussstrom stößt, wodurch verhindert wird, dass Kabel und Wechselrichter durch hohe Temperaturen beschädigt werden.

Schaltplan:

Verkabelungsplan und Installationsanleitung

1000V 2P-Konfigurationsprinzip

Um die Sicherheit in 1000-V-Hochspannungsumgebungen zu gewährleisten, konfigurieren Benutzer normalerweise den 4P DC1000V 40A 6KA DC-Miniaturschutzschalter neu. Beispielsweise werden zwei Pole als Pluspol in Reihe geschaltet und die anderen beiden als Minuspol in Reihe geschaltet. Diese Methode nutzt den großzügigen Platz der 4P-Einheit aus, verbessert das Gesamtisolationsniveau und gewährleistet einen robusten Betrieb in 1000-V-DC-Umgebungen.

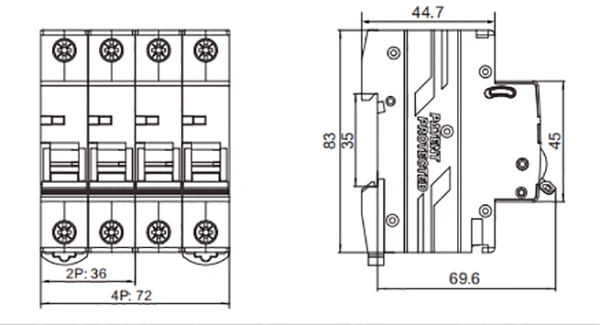

Physisches Design und Installation

Kompaktes Layout: Auch bei der 4P-Struktur hat GREENWATT die Größe optimiert und den Platzbedarf im Verteilerkasten reduziert.

Standardschienenmontage: Kompatibel mit standardmäßiger 35-mm-DIN-Schiene; Die Installation erfordert lediglich das Einrasten und Festziehen der Klemmen.

FAQ

F: Kann ein 4P-Leistungsschalter nur mit 2P-Klemmen an ein 1000-V-System angeschlossen werden?

A: Es wird nicht empfohlen. Um bei einem 4P DC1000V 40A 6KA DC-Miniatur-Leistungsschalter eine sichere Lichtbogenlöschspannung von 1000 V zu erreichen, wird die Spannungslast normalerweise durch Reihenschaltung der Anschlüsse geteilt. Bitte beachten Sie für den Betrieb den spezifischen Schaltplan.

F: Reicht ein 6KA-Ausschaltvermögen für eine Photovoltaikanlage?

A: In den meisten privaten und mittelgroßen gewerblichen und industriellen Photovoltaikanlagen reicht ein Kurzschlussausschaltvermögen von 6 kA aus, um den erwarteten Kurzschlussstrompegel abzudecken und nachgeschaltete empfindliche Geräte wirksam zu schützen.

F: Unterstützt dieses Produkt OEM oder kundenspezifische Anpassungen?

A: Ja. Zusätzlich zum standardmäßigen 4P 1000V 40A 6KA DC Miniatur-Leistungsschalter kann GREENWATT auch maßgeschneiderte Lösungen entsprechend Ihren technischen Anforderungen anbieten.
