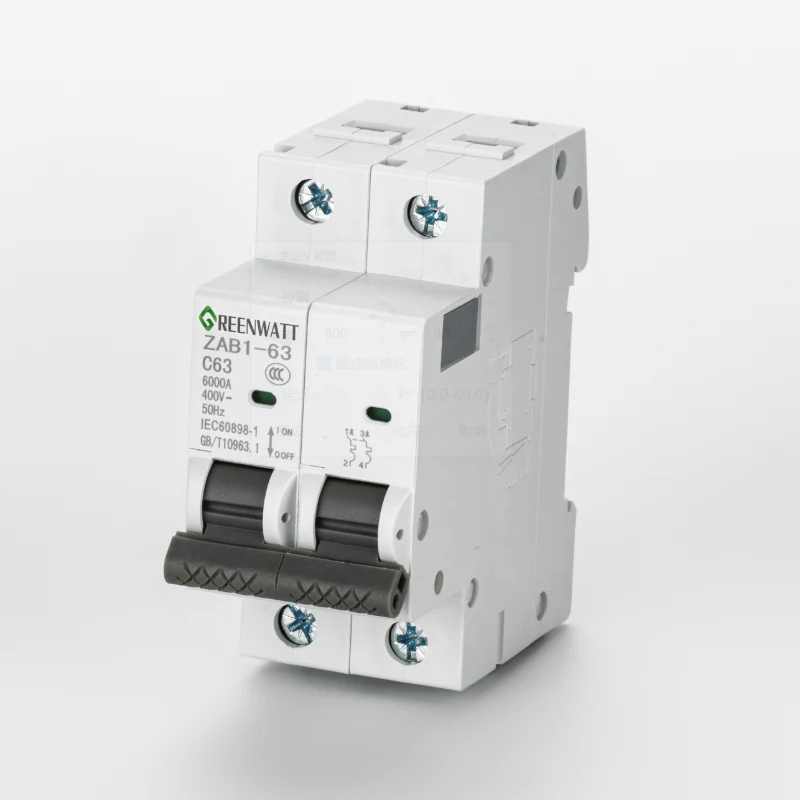

2P 500V 63A DC Miniatur-Leistungsschalter

Der 2P 500V 63A DC Miniatur-Leistungsschalter MCB des Lieferanten GREENWATT ist ein Produkt zum Schutz von DC500V-Stromkreisen. Es verfügt über 2 Pole und bietet somit einen zweipoligen Schutz für Ihr Gleichstromsystem. Dies ist wichtig, da Gleichstromkreise aus Sicherheitsgründen beide Pole trennen müssen. Sein Nennstrom beträgt 63 A und eignet sich für die meisten kleinen bis mittleren Gleichstromlasten, wie z. B. kleine Solaranlagen oder gleichstrombetriebene Industriegeräte.

Dieser Miniatur-Leistungsschalter ZAB1Z-63 2P 500 V 63 A DC verfügt über mehrere Hauptmerkmale. Erstens verfügt es über einen Überlastschutz. Wenn der Strom im Stromkreis 63 A überschreitet, löst der MCB automatisch aus. Dies stoppt den Strom und verhindert eine Überhitzung der Leitungen oder Geräte. Zweitens verfügt es über einen Kurzschlussschutz. Wenn ein Kurzschluss auftritt (z. B. wenn ein Draht einen anderen Draht berührt), schaltet der MCB den Strom schnell ab. Dadurch werden Brände oder Schäden an teuren Geräten vermieden.

Produktpositionierung und Anwendungsszenarien

Der 2P 500V 63A DC Miniatur-Leistungsschalter wird hauptsächlich zum Schutz von Gleichstromkreisen unter 500V verwendet. Zu den gängigen Anwendungen gehören:

Kleine und mittlere Photovoltaikanlagen

Gleichstromseitiger Schutz von Energiespeicher-Akkupacks

Kommunikationsstromsysteme

Industrielle DC-Steuerungssysteme

DC-Verteilerkästen

Duale Systeme unterscheiden sich von Wechselstromsystemen; Beim Trennen müssen sowohl der Plus- als auch der Minuspol gleichzeitig abgeklemmt werden, um eine kontinuierliche Lichtbogenbildung zu verhindern. Daher verfügt dieser 2P 500 V 63 A DC-Miniatur-Leistungsschalter über eine bipolare synchrone Schaltstruktur, um die Sicherheitsanforderungen von DC-Systemen zu erfüllen.

Beschreibung der Kernfunktion

1.Überlastungsschutz

Wenn der Leitungsstrom den Nennwert von 63 A überschreitet, wird der interne thermische Auslösemechanismus aktiviert, der den Leistungsschalter automatisch auslöst und so verhindert, dass ein längerer Überstrom zu einer Überhitzung des Leiters oder zu Geräteschäden führt.

2. Kurzschlussschutz

Im Falle eines Kurzschlusses reagiert das magnetische Auslösesystem schnell und unterbricht den Stromkreis sofort, wodurch das Risiko einer Lichtbogenbildung verringert und nachgeschaltete Geräte geschützt werden.

3.Bipolare synchrone Trennung

Das Trennen nur eines Pols in einem Gleichstromsystem kann dennoch ein Sicherheitsrisiko darstellen. Der Miniatur-Leistungsschalter GreenWatt 2P 500 V 63 A DC verwendet eine bipolare Struktur, um sicherzustellen, dass sowohl positive als auch negative Pole gleichzeitig getrennt werden.

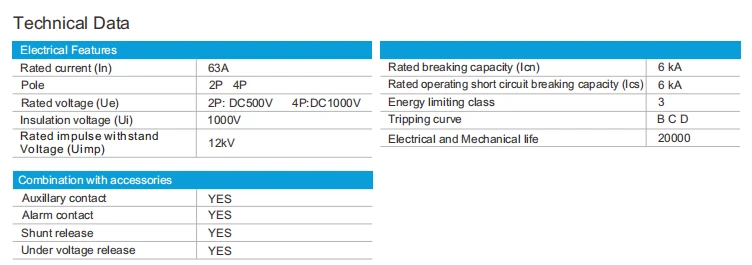

Technische Daten

Struktur- und Materialvorteile

Flammhemmendes Gehäusedesign

Das Gehäuse besteht aus flammhemmendem technischen Kunststoff, der sich in Umgebungen mit hohen Temperaturen nicht leicht verformt und so die Brandgefahr verringert.

Leitfähige T2-Kupferkomponenten

Die internen leitfähigen Komponenten bestehen aus T2-Kupfer, das eine stabile Leitfähigkeit und eine gute Kontrolle des Temperaturanstiegs aufweist und bei längerem Betrieb nicht leicht überhitzt.

Kompaktes Design

Kleine Größe, auf einer Standard-DIN-Schiene installiert, spart Platz im Verteilerkasten und eignet sich für Projekte mit begrenztem Platzangebot.

Installations- und Gebrauchsanweisungen

Installationsmethode: Standard-DIN-Schieneninstallation

Empfohlene Installationsumgebung: Innen oder in einem wasserdichten Verteilerkasten

Empfohlen für die Verwendung mit speziellen DC-Klemmenblöcken

Für den Außenbereich ist ein regen- und staubdichtes Gehäuse erforderlich.

FAQ

F1: Kann dieser Schutzschalter in Photovoltaikanlagen verwendet werden?

Ja, es wird häufig in kleinen Photovoltaikanlagen oder Energiespeichersystemen in 500-V-Gleichstromsystemen verwendet.

F2: Ist eine zweipolige Trennung vorgeschrieben?

Es wird empfohlen, in Gleichstromsystemen einen zweipoligen Leistungsschalter zu verwenden, um sicherzustellen, dass die Plus- und Minuspole gleichzeitig getrennt werden, was die Sicherheit erhöht.

F3: Kann es über längere Zeiträume unter Volllast betrieben werden?

Um einen längeren Volllastbetrieb zu vermeiden und die Lebensdauer sicherzustellen, wird empfohlen, ein geeignetes Modell innerhalb des Nennstrombereichs auszuwählen.

F4: Unterstützen Sie Großeinkäufe?

Großbestellungen werden unterstützt. Bitte kontaktieren Sie GreenWatt für ein Angebot und Lieferinformationen.
